餐飲油水分離器
產品簡介
THZGY-MT系列智能隔油提升一體化設備是安徽泰恒機械制造有限公司目前對隔油設備進行的簡配款，具有雜物自動分離，污泥自動沉淀收集，油脂自動分離，污水自動提升排放到市政管網等功能。

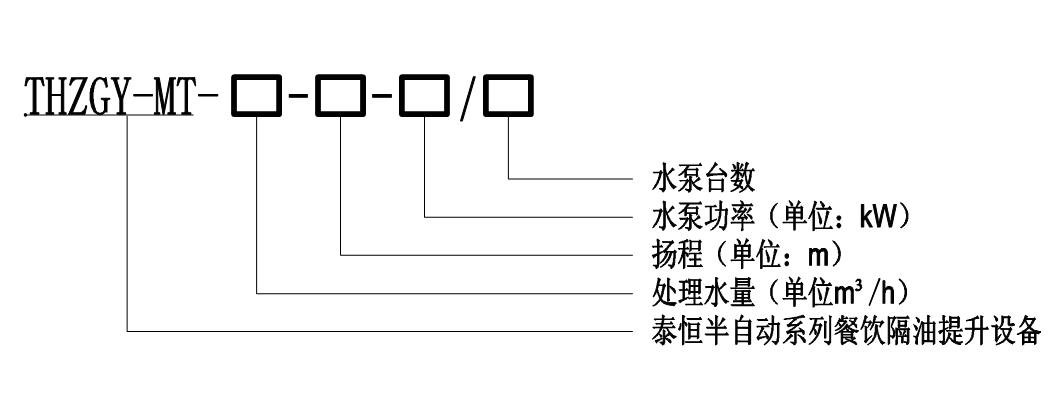

型號及意義
設備標配功能要求及配置
自動排渣：自動雜物分離
集泥排泥：兩級集泥排泥
油水分離：平（層）流物理分離+油脂聚結裝置+輔助加熱裝置
手動排油：定期手動排放收集油脂
污水自動提升排放：四點液位超聲波控制或304干簧管連桿浮球+污水泵+智能控制系統
防惡臭氣味傳播：密封結構+通氣管
防油脂結塊：設置恒溫加熱裝置
防設備滿溢：設置專用溢流管
智能控制系統：PLC智能控制系統，程序設計，多重保障安全
運行要求和維護說明
1、當污水進入設備時，除渣箱會自動分離截留10mm以上大顆粒雜物，日常維護只需定期打開排渣閥門或清理格柵籃即可。
2、進入設備內的油污廢水自動分離，碎渣快速沉積，出水自動提升。
3、雜物和油脂可定期排放歸集，日常只需要更換污泥桶和集油桶，維護操作簡單。
4、安徽泰恒環保研發的這款產品，其污泥采用二級分離措施，定期手動排放到污泥桶，每周至少一次。
5、雙泵配置，交替運行，互為備用，設有超限報警，加熱裝置，恒溫防油脂凝固。
6、電源基本要求：進線電源為三相五線制，額定電壓為380V，提供容量應能滿足設備所有用電裝置同時正常運行。
7、設備使用前首先將箱體內部清理干凈，并檢查各連接部位是否有松動，檢查電氣連接是否正常。
8、設備運行前，必須注滿清水，并用清水進行多方面調試。無水時嚴禁開啟水泵。
9、日常巡檢有無堵塞或滲漏、設備運行等情況，定期清理浮球附著物，及時更換污泥桶和集油桶等。
性能及參數
環境溫度：0～40℃ 介質溫度：≥5℃
流量范圍：1～70m3/h PH值：5～9
揚程范圍：15～35m 運行功率：1.5KW～7.5KW
電源電壓：380V±10% 電源頻率：50Hz±5%
設備功能要求及實施措施
自動排渣：自清理式自動除渣機
集泥排泥：兩級集泥排泥
油水分離：平（層）流物理分離+油脂聚結裝置+輔助加熱裝置
污水自動提升排放：三點液位超聲波控制+污水泵+智能控制系統
防惡臭氣味傳播：密封結構+通氣管
防油脂結塊：設置加熱裝置
防設備滿溢：設置專用溢流管
運行要求和維護說明
1、當污水進入設備時，固液分離機應能截留3mm以上大顆粒雜物，同時有自清理刷，同步清理網孔，始終保持網孔清潔暢通（無油污及雜物堵及塞現象），免日常維護工作。
2、進入設備內的油污廢水自動分離，碎渣快速沉積，出水自動提升。
3、雜物和油脂可自動歸集排放，日常只需要更換垃圾桶和集油桶，維護操作簡單。
4、污泥采用二級分離措施，定期手動排放到污泥桶，每周至少一次。
5、雙泵配置，交替運行，互為備用，設有超限報警，加熱裝置，恒溫防油脂凝固。
6、電源基本要求：進線電源為三相五線制，額定電壓為380V，提供容量應能滿足設備所有用電裝置同時正常運行。
7、設備使用前首先將箱體內部清理干凈，并檢查各連接部位是否有松動，檢查電氣連接是否正常。
8、設備運行前，必須注滿清水，并用清水進行多方面調試。無水時嚴禁開啟水泵。
9、日常巡檢有無堵塞或滲漏、設備運行等情況，及時更換垃圾桶、污泥桶和集油桶。
性能參數
|
序號 |
設備型號 |
額定 流量 |
提升 揚程 |
水泵 |
單泵 功率 |
加熱器 功率 |
進口直徑 |
出口直徑 |
通氣管 直徑 |
設備外形尺寸 |
設備 重量 |
運行 重量 |
||
|
（m3/h） |
（m） |
（臺） |
（KW） |
（KW） |
（mm） |
（mm） |
（mm） |
L (mm) |
W （mm） |
H （mm） |
（kg） |
（t） |
||
|
1 |
THZGY-MT-15-15-1.5/2 |
10-15 |
15 |
2 |
1.5 |
2 |
DN150 |
DN100 |
DN50 |
2380 |
1200 |
1900 |
530 |
3.1 |
|
2 |
THZGY-MT-15-20-2.2/2 |
10-15 |
20 |
2 |
2.2 |
2 |
DN150 |
DN100 |
DN50 |
2380 |
1200 |
1900 |
560 |
3.1 |
|
3 |
THZGY-MT-25-15-2.2/2 |
20-25 |
15 |
2 |
2.2 |
2 |
DN150 |
DN100 |
DN50 |
2680 |
1200 |
1900 |
605 |
3.5 |
|
4 |
THZGY-MT-25-20-3/2 |
20-25 |
20 |
2 |
3 |
2 |
DN150 |
DN100 |
DN50 |
2680 |
1200 |
1900 |
635 |
3.5 |
|
5 |
THZGY-MT-35-15-4/2 |
30-35 |
15 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
2980 |
1300 |
1900 |
670 |
4.2 |
|
6 |
THZGY-MT-35-20-4/2 |
30-35 |
20 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
2980 |
1300 |
1900 |
670 |
4.2 |
|
7 |
THZGY-MT-45-15-4/2 |
40-45 |
15 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
3230 |
1300 |
1900 |
730 |
4.9 |
|
8 |
THZGY-MT-45-20-4/2 |
40-45 |
20 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
3230 |
1300 |
1900 |
730 |
4.9 |
|
9 |
THZGY-MT-55-15-5.5/2 |
50-55 |
15 |
2 |
5.5 |
3 |
DN150 |
DN100 |
DN50 |
3380 |
1400 |
1900 |
795 |
5.6 |
|
10 |
THZGY-MT-55-20-7.5/2 |
50-55 |
20 |
2 |
7.5 |
3 |
DN150 |
DN100 |
DN50 |
3380 |
1400 |
1900 |
795 |
5.6 |
注：
1、以上為各類酒店、餐廳、飯店、餐飲商鋪等餐飲廢水處理專用THZGY-MT新型半自動隔油提升一體化設備；
2、設備箱體、管道材質均采用304不銹鋼材質；水泵采用國產一線品牌潛污泵；控制柜采用PLC智能控制柜，主要元器件均采用施耐德/ABB；
3、設備為地下室地上式安裝。設備安裝前地面要求平整剛性，具體參見設備尺寸安裝圖；
4、以上為隔油提升設備標準功能配置：含自動隔油、自動加熱、自動提升、PLC智能控制柜；
5、上表為標準型號參數表，流量、揚程、外形尺寸均可根據客戶實際使用情況，非標設計制造。

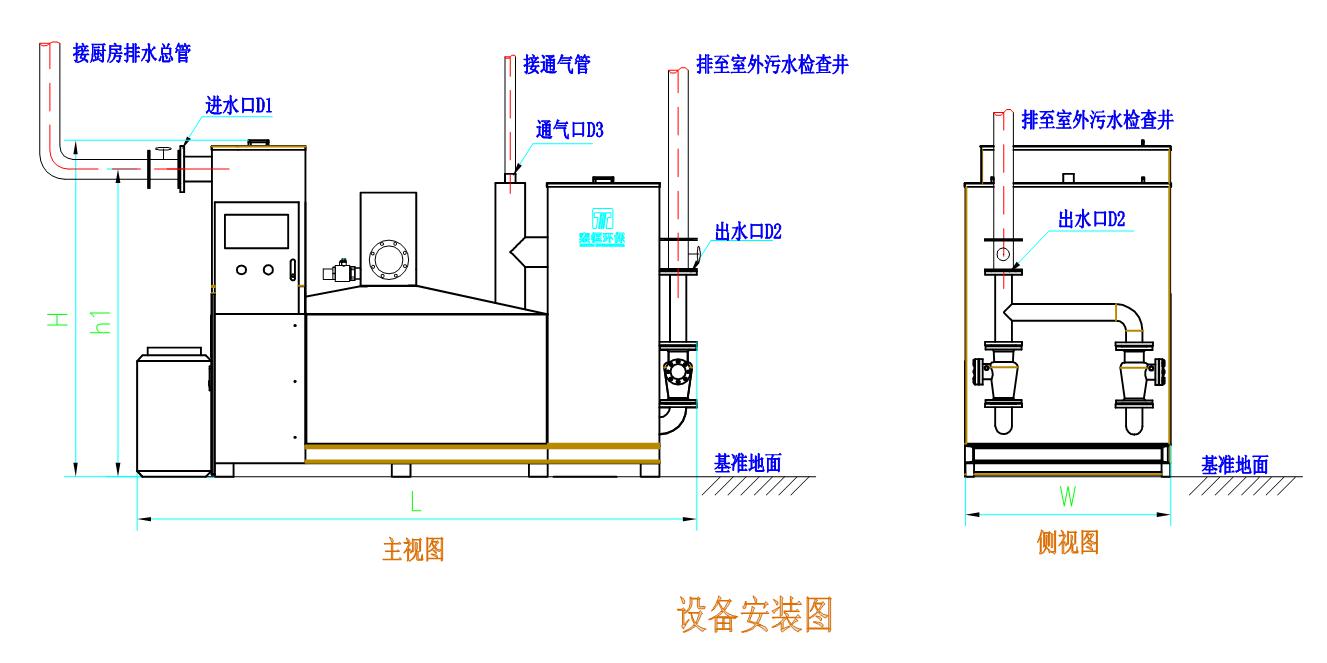

MT系列智能隔油提升設備安裝說明
備注：MT系列智能隔油提升設備安裝較小空間尺寸：總長:L+1200（mm） 總寬：W+1000（mm） 總高：H+1000（mm）
安裝要求技術說明
2、設備的底座基礎要求用地腳螺栓進行固定；
3、設備的進出水口必須安裝閘閥，以便設備維護與檢修；
4、設備通氣管應連接到室外或與建筑物排水通氣系統連接；
5、MT系列智能隔油提升設備設備旁邊應設有排水溝，便于維修排水和緊急事故排水；
6、其他方面請參照土建、結構、設備安裝等相應規范要求。
